表面加工とは

表面加工とは、紙などの印刷物の表面をフィルムや特殊なインキ、箔などでコーティングする後加工のことです。
後加工を施すことでツヤを出したり、部分的に質感を変えたりすることで、高級感などを付加することが可能です。また、耐久性や水を弾くといった機能性を付加することも可能です。

表面加工の種類

さまざまなニーズに応えるため、表面加工の技術は数多く存在します。ここでは弊社でも取り扱っている表面加工方法を紹介します。

ラミネート(PP、PET貼り)

PPフィルムなどを印刷面に熱シリンダで圧着させる加工方法です。
光沢感と滑らかなマット感を出すことができます。耐久性も高い加工方法ですので、書籍のカバーや雑誌などに多用されています。

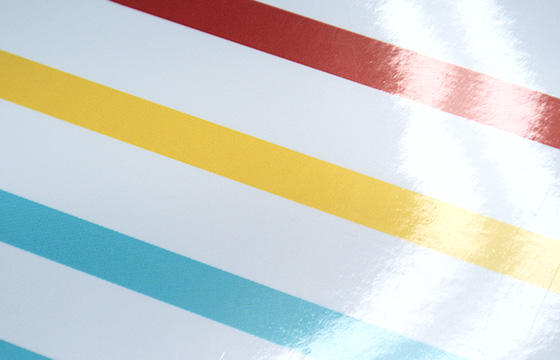

(右の画像は光沢感のあるグロスPPです)

ラミネート

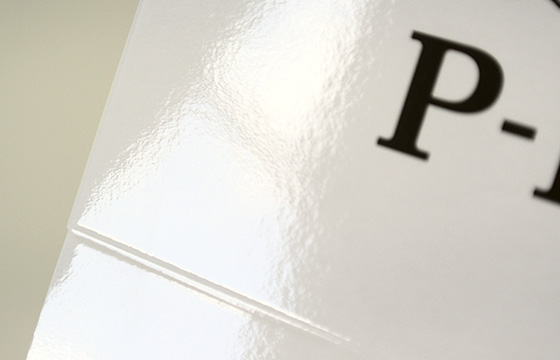

プレスコート

熱硬化性樹脂を印刷面に塗り,熱と圧を加えて圧着させる加工方法です。
光沢感を出す事ができますが、マット感を出すことはできません。また、ラミネートに比べると耐久性は低くなります。

スポットでも加工できるため、教科書の名前欄だけ加工しない、といった対応も可能です。

プレスコート

ニス

インキを印刷した後に、上からニスでコーティングする加工方法です。
印刷と同じラインで加工できるためコストを抑えることができ、納期も短く、スポットでの加工も可能です。

光沢感や耐久性はラミネート、プレスコートには劣りますが、紙の質感をさほど損なわずに加工することができます。

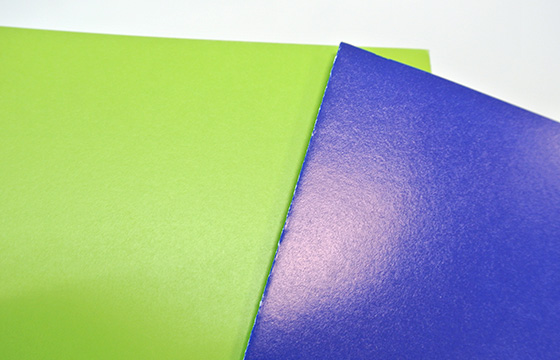

(右の画像では、黄緑色の印刷物(左)がマットニス、青色の印刷物(右)がグロスニスで加工されています)

ニス

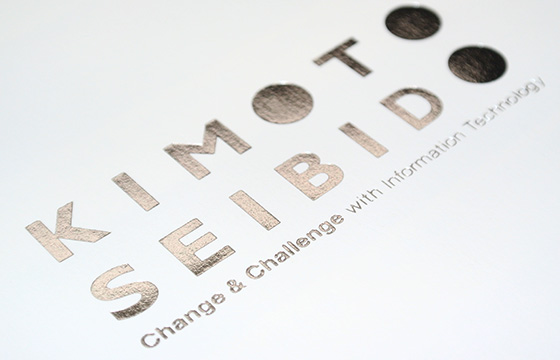

箔押し

紙の上に接着剤のついた「箔」を重ね、箔に対して版を加熱しながらプレスすることで金属光沢を表現することができる加工方法です。
※画像は微塗工紙のヴァンヌーボー135kgに加工した物です。

箔押し

デボス(空押)

片側から版を押し当て、紙の表面に圧力をかけることで、紙をへこませる加工方法です。素材によってデボス加工への向き、不向きがあるため、注意が必要です。
箔押し加工をする際、箔を重ねず、直接紙に対して加工をする事をデボス(空押)と呼んでいます。

エンボス(浮出)

エンボス加工は、紙を浮き上がらせる加工方法です。エンボスには二種類の加工方法があります。
紙の両面から凹凸のある版で挟みこみ、紙を浮き上がらせる方法と、特殊なインキを厚く載せることで盛り上げる方法があります。

紙の両面から凹凸のある板で挟みこむ方法は、デボス加工と同様、素材によって向き不向きがありますが、特殊なインキを厚く盛る方法はどのような素材にも利用することが可能です。

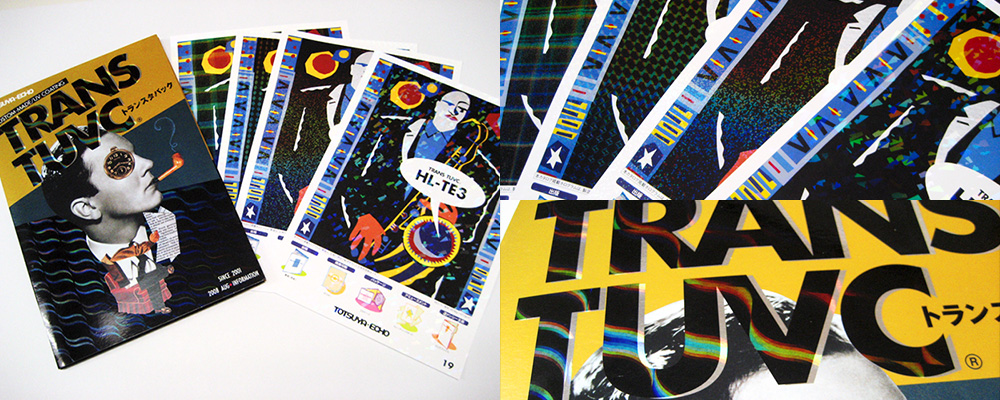

特殊表面コーティング「トランスタバック加工」

UVタバックコートにラミネートの特性を持たせた加工で、ホログラムのフィルムを使用することにより様々な模様を印刷物に転写させることが出来ます。書籍の表紙・カバー、ポスター、化粧品のパッケージ、トレーディングカード等に利用されております。

トランスタバック

トランスタバックの特徴

  • 溶剤類を全く含まない塗料を使用するため、溶剤の蒸気が発生せず環境を汚染することがありません。
  • 従来のUVコーティングに比べ、塗布量が少ないため印刷紙と同等のリサイクル適正があります。
  • フィルムを貼らずに繰り返し使用することにより低コストを実現できます。
  • クリアなフィルム以外にもマット・エンボス・ホログラム等での応用も可能です。
  • 塗布前に印刷物の紙粉やパウダー埃を除去し、3,000mから4,000mのフィルタを使用することで品質が安定します。

加工仕様

加工範囲 最大:1100ミリ×800ミリ 最小:550ミリ×400ミリ
書籍のカバーや表紙の題字部分だけなど、特定の範囲(スポット)に加工できるというのも大きな特徴です。

トランスタバック加工は、弊社より株式会社トーツヤ・エコー様へ加工手配を行なっております。
加工方法に関する詳しい情報は、株式会社トーツヤ・エコー様のWebサイトをご覧ください。(写真はご提供いただいた加工サンプルです。)

※弊社では加工サンプルの資料請求に対応しておりません。
お手数をお掛けいたしますが、トランスタバック加工の資料請求に関しましては、株式会社トーツヤ・エコー様にご相談ください。

ちぢみ印刷

既に絵柄が印刷された物の上に、ちぢみ印刷専用のUVインキでシルクスクリーン印刷を行い、波長の異なるUV照射装置を通すことで独特なちぢみ模様を作り出す事をちぢみ印刷と呼んでいます。
ちぢみ印刷を施すことで、印刷物の表面にちりめん状のシワを発生させることができます。

ちぢみ印刷

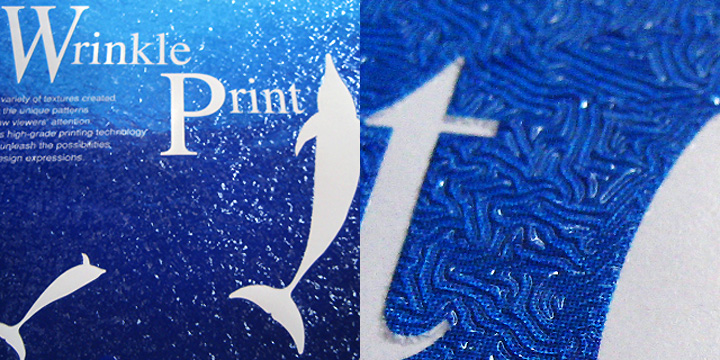

上の画像の凹凸は、絵柄ではなくちぢみ印刷によって発生したものです。
ちぢみ印刷を施した印刷物をアップ(写真右)にしてみると、不規則な波が生まれています。また、任意の箇所に加工を施すスポット加工も可能です。絵柄の細かさもシルクスクリーン印刷で行っているため、かなり細かい絵柄でも対応できます。

こちらの印刷物では、ちぢみ印刷で発生する凹凸で海面の揺らぎを表現しています。また、独特な触感も加わるため、恐竜のざらついた表皮を表現するなど、使い方次第で面白い表現が可能です。

ちぢみ印刷の注意点

ちぢみ印刷を施す場合、不良を出さないようにするための注意点があります。

  • 割れてしまうことがあるため、加工が施された場所に折りが入らないようにします。
  • ちぢみ印刷の加工後に断裁すると、すべりが発生しやすくなり、厚みがあるため、ズレやすくなります。ズレないように圧力をかけると、重ねた面に後がついてしまうため、断裁加工済の印刷物に対してちぢみ印刷を施す必要があります。
  • UVインキがちぢむため、薄い紙では収縮した際に紙が引っ張られることがあります。使用する用紙が適しているか検討する必要があります。

ちぢみ印刷とUV厚盛を組み合わせた商品例

ちぢみ印刷とUV厚盛を組み合わせた商品をご紹介します。
サンプルは桜井グラフィックシステムズ様の年賀状です。ちぢみ印刷とUV厚盛加工を施し、非常に高級感溢れる年賀状となっています。

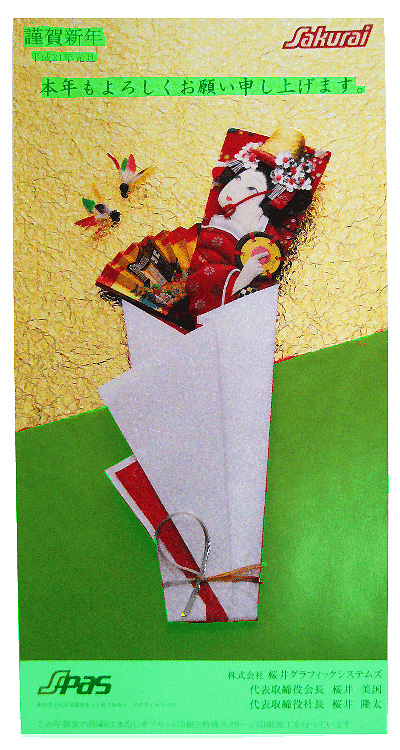

無加工部(印刷のみ)
無加工部(印刷のみ)
ちぢみ印刷部
ちぢみ印刷部
UV厚盛加工部
UV厚盛加工部

上の3つの画像は、左から無加工部、ちぢみ印刷部、UV厚盛り加工部を緑色で色付けされた範囲で示しています。
ちぢみ印刷とUV厚盛り加工をスポットで施すことで、紙面上に3つの質感を表現しています。

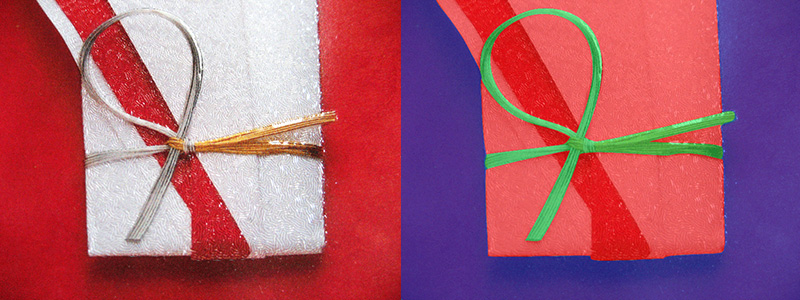

ちぢみ印刷比較

画像の下部をアップしたものが上の画像になります。UV厚盛加工部は滑らかで光沢のある質感を表現し、ちぢみ印刷部では和紙や金箔の質感ときらめきを表現しています。
右の画像はわかりやすいように3つの質感を色分けして区別しています。無加工部(紫)、ちぢみ印刷部(赤)、UV厚盛加工部(緑)となっていますので左の画像の質感の比較の参考にご利用ください。

ちぢみ印刷に関しては、有限会社ツカサ化工様にて加工を実施しております。
ちぢみ印刷をご希望の場合には弊社より発注させていただきますので、ぜひご相談ください。
(写真はツカサ化工様よりご提供いただいた印刷物のサンプルです。)

※弊社では加工サンプルの資料請求に対応しておりません。
お手数をお掛けいたしますが、ちぢみ印刷の資料請求に関しましては、有限会社ツカサ化工様にご相談ください。
